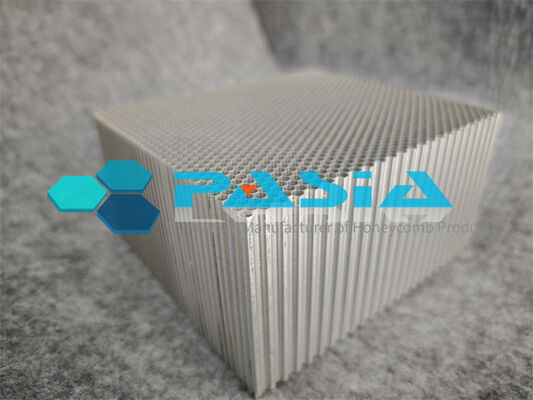

Предварительно раздробленный двунаправленный алюминиевый сотовый поглотитель удара с плато постоянной силы для сценариев аварий при испытаниях на падение с высоты 9 метров

Предварительно измельченный двунаправленный алюминиевый ударный аттенюатор с постоянной силовой плато для 9 метровых испытаний на случай аварии

Предварительно измельченный двунаправленный алюминиевый ударный аттенюатор из медоносной палочки - это высокопроизводительное устройство поглощения энергии, разработанное специально для ограничителей ударов бочек для транспортировки ядерного отработанного топлива.Проектировано для удовлетворения строгих требований 10 CFR Часть 71 нормативных испытаний на падение, этот аттенуатор обеспечивает предсказуемое рассеивание энергии постоянной силой в гипотетических сценариях аварий на расстоянии 9 метров.

В отличие от обычных однонаправленных материалов для пчелиных рогов, этот продукт имеет двунаправленную гофрированную архитектуру, которая позволяет равномерно поглощать энергию в двух ортогональных направлениях,преодоление ограничения однонаправленности традиционных конструкций сосудовПроцесс предварительного дробления устраняет нежелательное первоначальное пиковое напряжение, обеспечивая идеальный эластично-совершенно пластический ответ на дробление.

---

2. Технический принцип

2.1 Механизм дробления

При сжатии вне плоскости алюминиевая структура пчелиного соска проходит прогрессирующую пластическую деформацию.Затем происходит пластический коллапс, когда клеточные стены зависают и складываются контролируемым образом.Этот равномерный процесс коллапса распространяется через толщину соломы, преобразуя кинетическую энергию в деформацию при почти постоянном уровне силы.

2.2 Преимущество до измельчения

Предварительное дробление вводит контролируемую первоначальную пластическую деформацию блока соломы, устраняя пиковую нагрузку, связанную с началом коллапса.Предоплотненный материал достигает практически равномерного плато напряжения сразу после загрузки..

3. Ключевые особенности

Описание характеристик

Предыдущее измельчение Первоначальная пластическая деформация, введенная во время производства Устраняет пиковое напряжение; немедленный ответ постоянной силы

Двунаправленное поглощение энергии Гофрированная конструкция позволяет способность к дроблению в двух ортогональных осях обеспечивает защиту независимо от ориентации удара

Постоянная сила Плато Единообразное нагрузка на раздавление поддерживается до ~ 70% нагрузки Предсказуемое замедление; позволяет точный анализ безопасности

Нечувствительность к температуре Стабильная производительность от -20°F до 100°F (-29°C до 38°C) Надежная при всех условиях транспортировки и хранения

Устойчивость к коррозии 5052 алюминиевый сплав с анодированной/пассивированной отделкой Подходит для морского транспорта и длительного хранения

Высокое соотношение прочности к весу Плотность диапазона: 1-10 фунтов/фт3; сила раздавления настраиваемая Минимизирует вес полезной нагрузки при максимальной защите

---

4Технические спецификации

4.1 Стандартная конфигурация

Спецификация параметра

Материал Алюминиевый сплав 5052 (сорт коррозионностойкий)

Конфигурация Двухнаправленный гофрированный пчелиный рог

Состояние предварительно измельченное (устранено пиковое напряжение)

Площадное напряжение ≥15 МПа (соответствует минимальному требованию 12,35 МПа)

Размер ячейки настраиваемый (1/8", 1/4", 3/8", 3/4", 3/16" доступен)

Толщина фольги 0,04 - 0,10 мм (настраивается)

Однослойные, двойные или тройные слои фольги

Максимальный удар до 70% от первоначальной толщины

4.2 Характеристики производительности

Значение параметра

Эффективность поглощения энергии Площадь постоянной силы от 0% до ~ 70% напряжения

Диапазон температуры работы от -29°C до 38°C (от -20°F до 100°F)

Диапазон влажности 0~100% (без ухудшения производительности)

Диапазон плотности 1 ‰ 10 фунтов/фт3 (настраиваемый по применению)

Толерантность к прочности на раздавление Придерживается установленных толерантности на одну партию производства

---

5Би-дирекционный дизайн

5.1 Структурная архитектура

Двунаправленный гофрированный пчелиный рог имеет полурегулярную шестиугольную гофрированную структуру.преодоление ограничения в одном направлении использования обычных материалов для пчелиных рогов.

5.2 Проверка эффективности

Исследования подтвердили, что двунаправленный гофрированный алюминий пчелиного роста:

· Площадное напряжение 15 МПа, превышающее 12,35 МПа, требуемые для защиты бочек типа NAC-STC

· Более длинный диапазон поглощения энергии по сравнению с однонаправленным пчелиным соком

· Валидация масштабной модели: соотношение поглощения энергии 103:1 показано при масштабировании размеров 10:1

---

6. 9 метровый тест на падение

6.1 Регулирующий контекст

В соответствии с 10 CFR часть 71, ядерное отработавшее топливо транспортные бочки должны выдерживать гипотетическое 9 метров (30 футов) падение на непреклонную поверхность без ущерба целостности сдерживания.Ограничитель удара, заполненный этой предварительно измельченной двунаправленной соломой, должен:

1Ограничить максимальное замедление до ≤ 60 g при всех направлениях падения

2Оставайтесь привязанными к бочке на протяжении всего события.

3. Не допускать контакта перегрузки с поверхностью цели

6.2 Конфигурации испытаний на падение

Атенуатор был проверен на трех критических позициях падения:

Оценка критической конструкции температуры испытания ориентации на падение

Вертикальный (конец) -30°F Максимальное требование осевого дробления

Горизонтальное (боковое) +120°F Наибольшая зона контакта; боковое воздействие

Наклон (30°/60°) Обстановка Комбинированные условия нагрузки

Предметом испытания: прочная прочность на дробление алюминиевой соломинки

Данные испытаний
