Подробная информация о продукте:
Оплата и доставка Условия:
|
| Аль сорт: | 5052 | Размер в мм*мм: | 1200*2400 или по индивидуальному заказу |
|---|---|---|---|
| Коррозионная стойкость: | Анродизированные, пассивированные | Приложение: | поглощающий удар |
| Название продукта: | глушитель удара | Толщина: | до 80 мм |

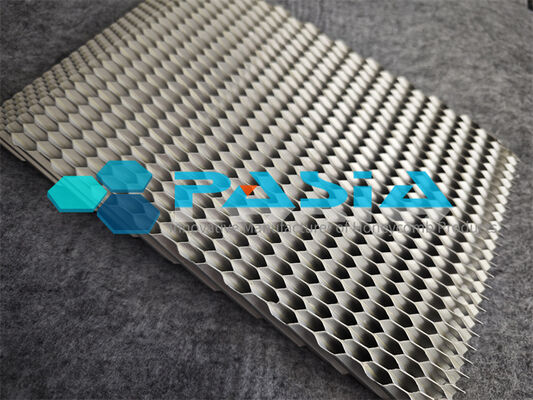

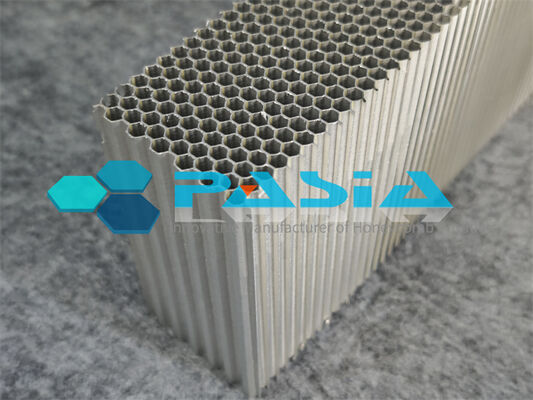

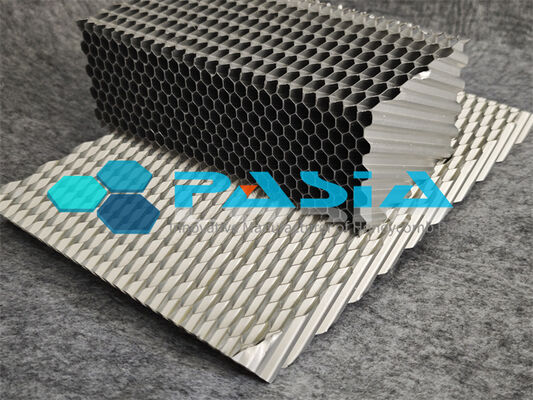

Сертифицированный по ISO 9001 алюминиевый сотовый поглотитель энергии с индивидуальными размерами и увеличенным размером ячейки для установки на 4 штифта в манекены для краш-тестов
Антропоморфные испытательные устройства (ATD) — широко известные как манекены для краш-тестов — используются во всем мире для оценки систем удержания автомобильной безопасности при краш-тестировании. Эти регулируемые испытательные устройства, регулируемые спецификациями Hybrid III в Своде федеральных правил США (часть 572, подраздел E) и европейскими нормами ECE, требуют строгих процедур сертификации для обеспечения последовательной и воспроизводимой работы.
Наш сертифицированный по ISO 9001 алюминиевый сотовый поглотитель энергии специально разработан для создания точного импульса замедления, необходимого для сертификационных испытаний на сгибание-разгибание шеи ATD. Каждый блок тестируется и сертифицируется внутри компании для обеспечения последовательных и воспроизводимых результатов испытаний.
---
Технические характеристики
Параметр Спецификация
Материал Алюминиевый сплав серии 3003, перфорированный
Прочность на сжатие Rc 0,30 МПа ±10%
Плотность 28,8 кг/м³
Стандартный размер ячейки 19 мм (¾ дюйма)
Уменьшенный размер ячейки (4 штифта) ~11/16 дюйма (по запросу)
Стандартные размеры Ш 1250 × Д 1250 мм
Стандартные толщины Т1 = 152,4 мм (6 дюймов); Т2 = 76,2 мм (3 дюйма)
Формат поставки Срезы, полосы или размеры, вырезанные по индивидуальному заказу клиента
---
Конструкция для установки на 4 штифта
Ключевым отличием этого поглотителя энергии является возможность выбора уменьшенного размера ячейки — доступного по запросу примерно до 11/16 дюйма — который специально откалиброван для лучшего соответствия 4-штифтовым опорам, используемым в крепежных приспособлениях ATD. Эта конструктивная особенность обеспечивает:
· Надежное соединение со стандартными 4-штифтовыми опорными конструкциями
· Точное выравнивание при настройке испытаний на сгибание-разгибание шеи
· Надежную генерацию импульса без нежелательных движений или смещений
---
Индивидуальные размеры
Признавая, что каждый протокол испытаний и конфигурация манекена предъявляют уникальные требования, наши поглотители энергии поставляются в виде:
· Срезы — секции одинаковой толщины для стандартизированных испытаний
· Полосы — узкие форматы для конкретных конфигураций крепления
· Блоки, вырезанные по индивидуальному заказу — размеры по индивидуальному заказу в соответствии с потребностями клиента
Эта гибкость позволяет лабораториям и испытательным центрам заказывать именно то, что им нужно, устраняя отходы материала и гарантируя, что поглотитель беспрепятственно вписывается в существующие испытательные приспособления.
---
Обеспечение качества
· Сертификация ISO 9001 — Все алюминиевые сотовые изделия разработаны и изготовлены в соответствии со стандартом ISO 9001
· Внутренняя сертификация — Каждый блок тестируется для обеспечения последовательных и воспроизводимых результатов сертификационных испытаний шеи ATD
· Отслеживаемая производительность — Сертифицированная прочность на сжатие гарантирует надежные импульсы замедления для испытаний на соответствие нормативным требованиям
---
Контекст применения
Испытания на сгибание-разгибание шеи — Сертификация ATD требует испытаний на разгибание/сгибание шеи для обеспечения сертифицированной производительности манекена. Наши алюминиевые сотовые поглотители энергии являются стандартным отраслевым решением для создания контролируемого импульса удара, который подтверждает характеристики реакции шеи манекена.
Помимо автомобильной безопасности, ATD также используются при испытаниях инвалидных колясок, оценке медицинского оборудования и оценке безопасности спортивного оборудования — что делает наши поглотители энергии универсальными компонентами в более широкой экосистеме испытаний на безопасность.
Спецификации:
Поглотители энергии Pasia Honeycomb могут поставляться в зависимости от размера ячейки, толщины фольги и слоя, марки алюминия, ширины и длины и т. д. Форма и детали также могут быть настроены по запросу клиента. Прочность на сжатие может быть достигнута за счет производительности фольги и специальной конструкции.
| Диапазон плотности (фунт на кубический фут) | Диапазон размеров ячеек (диаметр дюйма) | Сплав | Толщина фольги (мм) | Слои фольги |
| 1-10 | 1/8, 1/4, 3/8, 3/4, 3/16 и т. д. | 3003/5052 | 0,04, 0,05, 0,06, 0,08, 0,1 | Один, два или три |
| Образец партии | Спецификация | D1.5-(0.05+0.05)-3003 | |
| Клиент | Стандарт | ||
| Требуемое значение | Заключение | Прочность на плоское сжатие: 9,6 МПа | |
| Испытано | Время |
Испытание: Прочность на плоское сжатие алюминиевой соты
Данные испытаний
| Серийный номер | Название образца | Ширина (мм) | Длина (мм) | Максимальная нагрузка (Н) | Прочность на сжатие (МПа) |
| Алюминиевый сотовый сердечник | 49,0 | 48,0 | 27487,99 | 9,70 | |
| Алюминиевый сотовый сердечник | 50,0 | 48,0 | 31790,69 | 9,57 | |
| Алюминиевый сотовый сердечник | 48,0 | 48,0 | 24778,45 | 9,59 | |
| Алюминиевый сотовый сердечник | 48,0 | 50,0 | 30205,60 | 9,52 | |
| Максимальное значение | 50,0 | 50,0 | 31790,69 | 9,70 | |
| Минимальное значение | 48,0 | 48,0 | 24778,45 | 9,52 | |
| Среднее значение | 48,8 | 48,5 | 28565,68 | 9,60 |
Кривая испытаний:
