Иерархический вложенный сотовый поглотитель энергии с вторичными ячейковыми блоками и настраиваемым двойным плато напряжения для двухступенчатых механизмов защиты от удара

Иерархический вложенный сотовый поглотитель энергии с вторичными ячеистыми блоками и настраиваемым двойным плато напряжения для двухступенчатых механизмов защиты от ударов

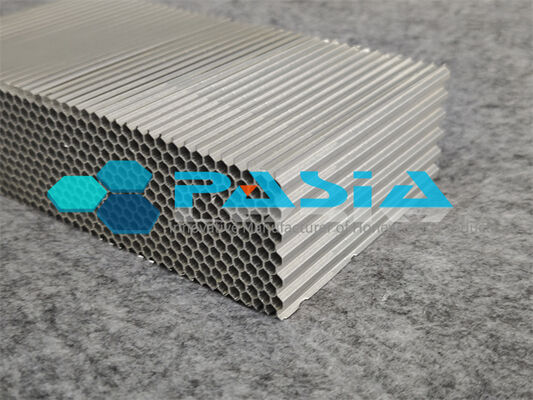

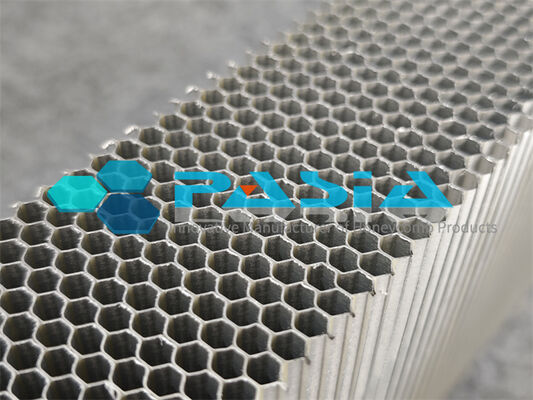

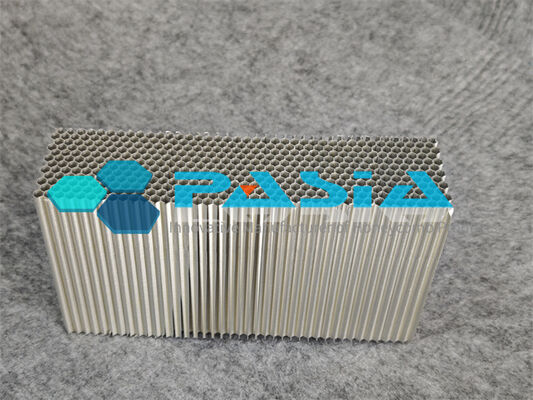

Pasia Industries, как ведущий производитель сотовых поглотителей энергии, специализируется на производстве высокоэффективных алюминиевых сотовых сердечников, которые преобразуют кинетическую энергию в контролируемые, предсказуемые силы сжатия.

Вдохновленная иерархическими энергопоглощающими структурами, встречающимися в природе — в частности, внутренней архитектурой цитрусовых корок — наша иерархическая вложенная сотовая структура поглотителя энергии представляет собой парадигму в дизайне ячеистых материалов. Стратегически интегрируя вторичные иерархические блоки в первичные сотовые ячейки, эта инновационная структура обеспечивает уникальный отклик напряжения с двумя плато, которого не могут достичь обычные соты. Этот двухступенчатый профиль поглощения энергии обеспечивает настраиваемые механические характеристики, адаптированные для применений, требующих различных фаз защиты от ударов — от начального контакта с низкой энергией до сценариев столкновений с высокой скоростью.

Биоинспирированный и прецизионно спроектированный, этот поглотитель переопределяет стандарты безопасности при столкновениях в автомобильной, аэрокосмической, упаковочной и защитной экипировке.

---

Ключевые механические преимущества

Метрика производительности по сравнению с традиционными сотами
Прочность на сжатие увеличена в 2 раза
Удельное поглощение энергии (SEA) увеличено в 5 раз
Плато Стадии Двойное плато (по сравнению с одним)
Настраиваемость Толщина первичных/вторичных стенок регулируется для пользовательских профилей

---

Наука, лежащая в основе дизайна

1. Профиль поглощения энергии с двойным плато

Обычные сотовые поглотители демонстрируют одну область плато напряжения при сжатии, что ограничивает их эффективность при различных интенсивностях удара. Наша иерархическая вложенная конструкция вводит два различных периода плато:

· Плато Стадии 1: Управляется разрушением первичных стенок ячеек — идеально подходит для управления умеренными ударами на низких скоростях.
· Плато Стадии 2: Активируется последовательным включением вторичных вложенных блоков, обеспечивая устойчивое сопротивление при нагрузках с более высокой энергией.

Этот двухступенчатый механизм позволяет инженерам разрабатывать системы поглощения энергии, которые различают удары на уровне обслуживания (например, незначительные столкновения, гашение вибрации) и катастрофические события (например, высокоскоростное столкновение, взрывная нагрузка), оптимизируя безопасность и структурную целостность без избыточного проектирования.

2. Настраиваемые механические свойства

В отличие от альтернатив с фиксированной производительностью, наш поглотитель предлагает полную настраиваемость за счет точной регулировки:

· Толщина первичных стенок ячеек — контролирует начальное напряжение разрушения.
· Толщина стенок вторичных блоков — определяет высоту и начало второго плато.
· Стратегическое удаление стенок ячеек в некритических соединениях — снижает потребление материала до 15% без ущерба для SEA, позволяя создавать оптимизированные по весу конструкции, где каждый грамм имеет значение.

Эта гибкость дизайна позиционирует поглотитель как «программируемый» ячеистый материал, адаптируемый к конкретным требованиям силы и перемещения для вашего уникального применения.

3. Варианты материалов и производства

Наши поглотители совместимы с несколькими передовыми производственными путями:

Система материалов Процесс Ключевое преимущество
Алюминиевый сплав (например, 3003/5052) Расширение/склеивание Высокая удельная прочность, коррозионная стойкость, сертифицировано по ISO 9001
Композит PA12/углеродное волокно 3D-печать (FDM/MJF) Сверхлегкий, сложные геометрии, быстрое прототипирование
Термопластичный полиуретан (TPU) 3D-печать Восстанавливаемая деформация, высокая эластичность для многоразового использования
Непрерывное углеродное волокно/PLA Двухсопловая FDM На 93% более высокое плато напряжения, превосходная структурная стабильность

Варианты с 3D-печатью позволяют производить сложные вложенные архитектуры по требованию с точностью до ±0,05 мм, преодолевая традиционные производственные ограничения.

---

Применения, требующие двухступенчатой защиты от ударов

Отрасль Сценарий использования Почему иерархический вложенный дизайн
Высокоскоростные автомобили Ударные коробки, бамперные балки, противоударные брусья дверей Двойное плато поглощает удары на низких скоростях при парковке (Стадия 1) и энергию столкновений на высоких скоростях (Стадия 2) без преждевременного уплотнения
Аэрокосмическая промышленность Амортизаторы шасси вертолетов, буферы фюзеляжа БПЛА, слои обшивки спутников Легкий вес с улучшением SEA в 5 раз — критически важно для приложений, чувствительных к весу, при защите чувствительной авионики при экстремальных ударах
Железнодорожный транспорт Системы управления энергией удара поезда, амортизаторы сцепных устройств Постоянное поглощение энергии на большом ходе с постоянной передачей силы
Упаковка Защитные корпуса для дорогой электроники, медицинских устройств Настраиваемые напряжения плато для предотвращения повреждений от падений (Стадия 1) при обеспечении остаточной мощности для наихудших сценариев (Стадия 2)
Калибровка ATD-манекенов Блоки сертификации изгиба шеи Профиль двойного плато имитирует биофизический отклик человека для точного тестирования безопасности
Защита от взрывов и баллистическая защита Бронирование днища транспортных средств, взрывозащитные щиты Последовательное рассеивание энергии смягчает как первичную ударную волну, так и вторичные осколочные удары


Технические характеристики:

Сотовые поглотители энергии Pasia могут поставляться в зависимости от размера ячейки, толщины фольги и слоя, марки алюминия, ширины и длины и т. д. Форма и детали также могут быть изготовлены по индивидуальному заказу по запросу клиента. Прочность на сжатие может быть достигнута в зависимости от толщины фольги и специальной структуры.


Испытание: Прочность на простое сжатие алюминиевых сот

Данные испытаний


Кривая испытаний:
