Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Арамидная бумага | Фольга: | 0,05, 0,06 или 0,076 мм |
|---|---|---|---|
| Размер ячейки: | 2, 3, 5, 8 мм | Покрытие: | фенольная смола |
| Высота: | Индивидуальные | Название продукта: | Арамидный сотовый сердечник |

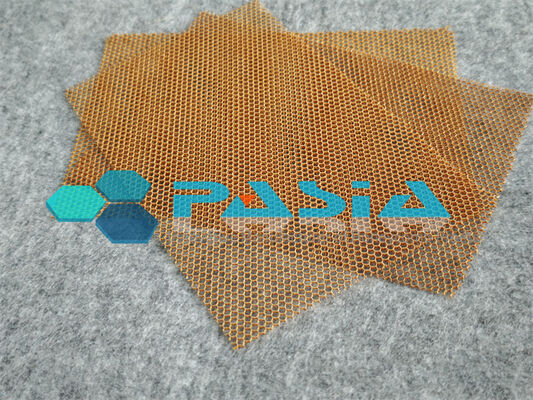

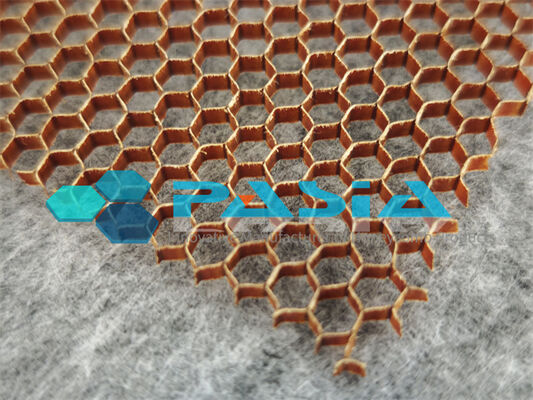

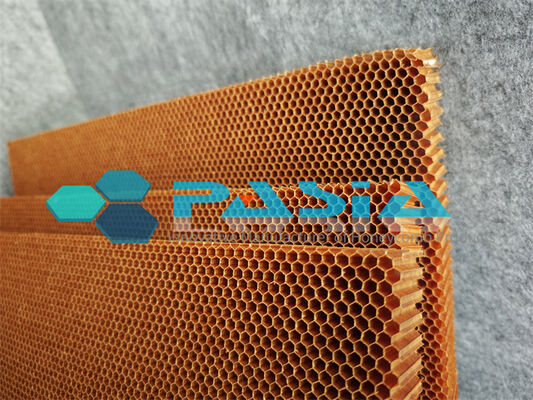

Чрезвычайно высокая специфическая жесткость Легкая сбалансированная производительность Арамидные волокна Номекс Медоносные ядра
Сверхвысокая специфическая жесткость Легкая сбалансированная производительность Арамидное волокно Nomex Honeycomb Core является арматурным слоем для композитного материала с структурой сэндвича,изготовленные преимущественно из арамидной бумагиС тех пор, как в 1940 году появилась концепция сэндвичных структур, основные материалы эволюционировали из дерева бальза, металлического медовой рога,из стекловолокнаАрамидная бумажная соломинка представляет собой кульминацию этой разработки.Наиболее репрезентативным продуктом на рынке является пчелиный рог из метаарамидной бумаги Nomex®, изобретенный и коммерциализированный DuPont в 1960-х годах.
Принцип работы основан на концепции сэндвича "I-beam": низкоплотный ядро арамидной соломы помещается между высокопрочными листами (углеродным волокном, стекловолокном,или металла), склеенные с помощью смоловой пленки или автоклавных процессовВысокопрочные облицовочные листы выдерживают тяговые и сжимательные нагрузки, в то время как арамидное соломенное ядро поддерживает расстояние между облицовочными листами, сопротивляется силам сдвига и обеспечивает поддержку.Эта структура эффективно распределяет материал от нейтральной осиСэндвичные конструкции, сделанные из арамидной соломы, могут значительно уменьшить вес конструкции при сохранении жесткости.
Арамидное ядро пчелиного рога производится с помощью процесса, включающего нанесение клея, наложение, горячее прессование, расширение, импрегацию смолой, отверждение и нарезание.Нанесение клеток с клеточными клетками имеет решающее значение для регулярности и прочности узлов.; точность позиционирования накладывания может быть в пределах ± 0,05 мм, при автоматической скорости накладывания до 360 листов/час.непосредственное определение производительности и последовательности производительности продукции.
Механические свойства ядра соломы номекса
| Размер клетки соломы (мм)) |
Плотность (кг/м)3) |
Простая прочность на сжатие ((MPa) | Свойства сдвига на плоской поверхности ((Mpa) | ||||
| Чистый материал ядра | Структура сэндвича | Сила | Модуль | ||||
| Л | W | Л | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Механические свойства соломенного ядра 2
| Тип ядра | Плотность (кг/м3) |
Степ.comp.str (Mpa) |
L Свойства стрижки ((Mpa) | W Свойства стрижки ((Mpa) | |||||||
| Сила | Модуль | Сила | Модуль | ||||||||
| Тип | Минуты | Тип | Минуты | Тип | Минуты | Тип | Минуты | Тип | Минуты | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80 ((E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Ключевые характеристики
| Характеристики | Подробности |
| Легкость и высокая прочность, чрезвычайно высокая специфическая жесткость | Плотность колеблется от 24 кг/м3 до 160 кг/м3, соответствуя различным требованиям конструкционного проектирования. Специфическая жесткость примерно в 9 раз превышает стальную. Размеры ячеек от 1,8 ‰ 5,5 мм, плотность 29 ‰ 144 кг/м3,максимальный размер до 3900×1850×900 ммДо 50% легче, чем алюминиевый пчеловод такого же объема. |
| Выдающаяся огнеупорная способность и самотушение | Не плавится и не капает при воздействии огня, самотушится, имеет низкую плотность дыма и низкую токсичность, соответствует самым строгим стандартам пожарной безопасности в авиации и высокоскоростной железной дороге (включая FST дым, токсичность). |
| Отличная экологическая и коррозионная устойчивость | Стабильность при высокой влажности, устойчивость к кислотам, щелочам, морской воде и плесени, никогда не ржавеет. |
| Уникальная устойчивость и амортизация вибраций | Поглощает ударную и вибрационную энергию, защищая внутреннее оборудование; идеально подходит для авиации, военных и других конструкций, требующих динамической нагрузки. |
| Хорошая электромагнитная прозрачность (производительность радома) | Минимальное ослабление радиолокационных и микроволновых сигналов, что делает его идеальным для радомов, корпусов антенн и стелс-структур в БПЛА. |
| Отличная обработка и полевое ремонтирование | Легко обрабатывается и формируется (включая изогнутые или конические формы) и может быть отремонтирована на месте. Локальные повреждения могут быть исправлены относительно простыми методами, что значительно снижает затраты на обслуживание жизненного цикла. |
| Эффективная изоляция от воды, звука, электричества и тепла | Закрытые воздушные ячейки делают его естественным тепло- и звукоизолятором, обеспечивающим превосходную тепло- и звукоизоляцию. |
Преимущества
| Преимущества | Специфические показатели |
| Легкая масса | Уменьшение веса на 30% -70% по сравнению с традиционными металлическими или твердыми ламинатами; на 50% легче, чем алюминиевый пчеловод; повышает эффективность использования топлива, дальность действия или полезную нагрузку |
| Сбалансированная работа | Сочетает в себе легкий вес, высокую прочность, огнестойкость, коррозионную устойчивость, тепло-/акустическую изоляцию,и электромагнитная прозрачность - решает проблему одного материала, неспособного удовлетворять множественным требованиям |
| Совместимость процессов | Совместима с препрегматом из углеродного волокна, препрегматом из стекловолокна, металлическими облицовочными листами; подходит для автоклава, сдавливания и других процессов |
| Никакой гальванической коррозии | Неметаллический, избегает гальванической коррозии при контакте с кожурой из углеродного волокна |
| Отличная стойкость к усталости и ползучему движению | Высокая устойчивость к усталости, отсутствие обрушения или деформации при длительной нагрузке; размерно стабильный при тепловых циклах и вибрациях; более прочный, чем PMI или PU пены |
| Прорыв в локализации | Внутренняя арамидная бумага (например, серия YT, серия HKD, серия PTF) теперь в стабильном производстве, нарушая долгосрочную иностранную монополию; значительно снизить затраты |
| Полноценная промышленная цепочка | Внутренние компании построили цепочки из арамидового волокна, распределительных средств, арамидовой бумаги, смолы, препрег, до сердечника соломы и композитных деталей;производительность соответствует стандартам Boeing BMS8-124 и Airbus DHS142115ST |
Области применения
1 Аэрокосмическая и авиационная промышленность
· Структурные части воздушных судов: крылья, крылышки, лебеди, фаринги, радомы, крышки двигателя, двери кабины, шперши, ребра
· Внутренние системы: полы кабины, грузовые полы, боковые панели стенки, багажные стойки, декоративные части
· Спутниковые антенны и радомы: широко используются для спутниковых антенных рефлекторов, воздушных и наземных радарных корпусов
· Пусковые аппараты: ракетные корпуса и т.д.
· eVTOL / маловысотные самолеты: ультратонкие ядра (толщина стенки всего 0,02 мм)
2 Железнодорожные перевозки
· Структуры корпусов: крыши, рамы окон, багажные стойки, перегородки, полы, столы водителя, крышки люков оборудования
· Внутренние материалы: внутренние стеновые панели высокоскоростного поезда/метро, потолочные панели, шкафы должны соответствовать строгим стандартам пожарной безопасности (например, EN 45545-2)
3 Морское и морское море
· Структуры корпуса, внутренние панели перегородок, конструкции сэндвичей на палубе
· Яхты и гоночные катера
4 Оборона и защитное снаряжение
· Баллистические шлемы, бронежилеты, баллистические пластинки
· Ракетные транспортные средства, военные укрытия
· Спутниковые антенные корпуса, военные радиома
5 Высококачественное спортивное оборудование
· Соревновательные лыжи, водные лыжи, доски для серфинга, сноуборд
· Высокопроизводительные ракеты (бадминтон, теннис)
· Части кузова автомобилей Формулы 1, корпуса, высокопроизводительных гоночных автомобилей, снегоходов
6 Новая энергетика и строительство
· Покрытия нацелей ветряных турбин, лопасти
· Армирование зданий, сэндвич-панели для строительства
· Акустические панели (углубление вибраций улучшает качество звука)
