Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Параарамидная бумага | Фольга: | 0,05, 0,06 или 0,076 мм |
|---|---|---|---|
| Размер ячейки: | 2, 3, 5, 8 мм | Твердость: | H18 |
| Высота: | Индивидуальные | Название продукта: | Сотовый сердечник из параарамида |

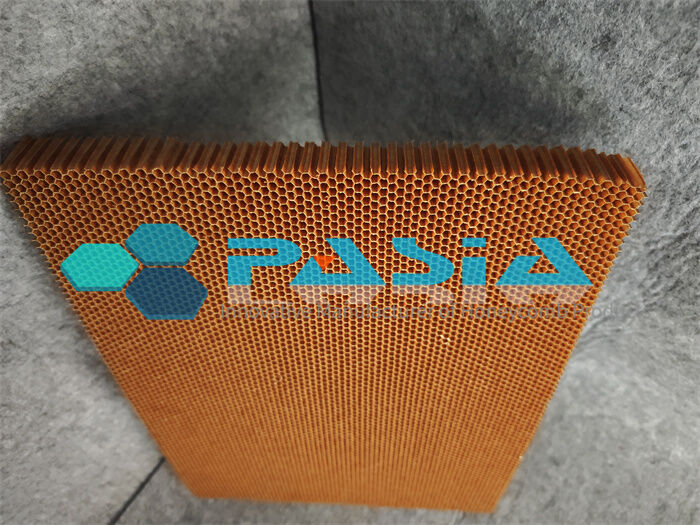

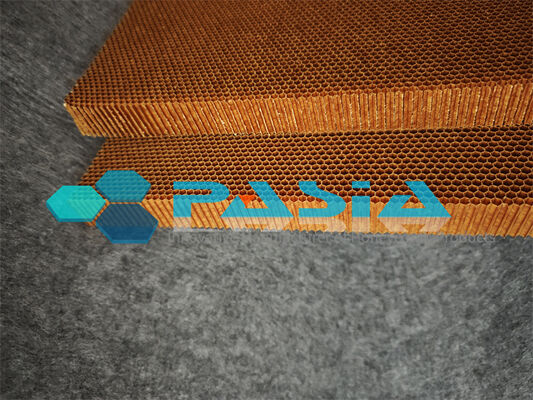

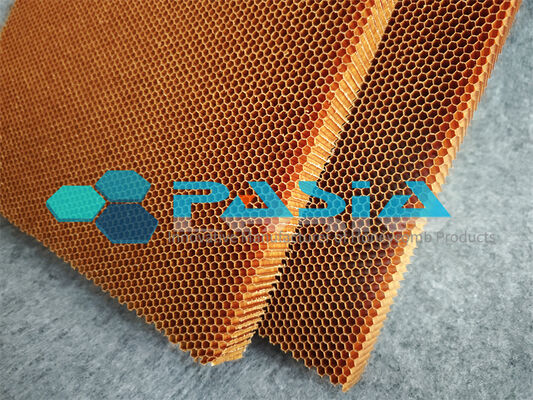

Сверхлегкий арамидный сотовый сердечник для конструкций планеров дронов
Сверхлегкий арамидный сотовый сердечник — это высокоэффективный конструкционный материал сердечника, специально разработанный для планеров беспилотных летательных аппаратов (БПЛА), панелей фюзеляжа, крыльев и композитных сэндвич-конструкций. Изготовленный из бумаги из арамидного волокна — метаарамида (Nomex®) или параарамида (Kevlar®) — пропитанной термостойкой фенольной смолой, этот сотовый сердечник обеспечивает исключительное сочетание низкой плотности, высокой удельной прочности и надежных тепловых характеристик. Поскольку авиационная промышленность все больше уделяет внимание снижению веса для увеличения дальности полета и грузоподъемности, арамидные сотовые сердечники стали ключевым фактором в современном проектировании дронов, где каждый сэкономленный грамм веса конструкции напрямую транслируется в повышение эксплуатационной эффективности.
Материал и конструкция
Сердечник производится из листов бумаги из арамидного волокна, склеенных в узлах термореактивным клеем, расширенных в шестиугольную ячеистую структуру, а затем пропитанных термостойкой фенольной смолой и отвержденных. Этот производственный процесс создает жесткую, легкую ячеистую структуру с равномерной геометрией ячеек и стабильными механическими свойствами. Варианты из параарамида (на основе Kevlar®) обеспечивают улучшенные характеристики по сравнению с сердечниками из метаарамида с точки зрения веса, прочности, жесткости и усталостной прочности. Последние достижения в области технологии сверхлегкой бумаги из параарамида, такие как Kevlar® N636 толщиной 1 мил, теперь позволяют создавать сотовые сердечники с плотностью до 20 кг/м³, что приводит к получению сэндвич-панелей, на 20–30 % легче обычных сердечников из метаарамида плотностью 29 кг/м³.
Ключевые особенности и преимущества
Сверхнизкая плотность: доступны плотности от 20 кг/м³ до 144 кг/м³ с размерами ячеек от 1,83 мм до 9,5 мм для различных конструктивных требований.
Высокое соотношение прочности к весу: удельная жесткость до 9 раз выше, чем у стали, что обеспечивает выдающуюся несущую способность при минимальной массе.
Отличные характеристики при сжатии и сдвиге: стабилизированная прочность на сжатие достигает 3,9 МПа при плотности 64 кг/м³, а прочность на сдвиг по пластине — до 2,0 МПа (направление L).
Огнестойкость: самозатухающие свойства соответствуют FAR 25.853 для интерьеров салона и FAR 25.855 для грузовых отсеков.
Термическая стабильность: рабочая температура до 180 °C, с сохранением прочности на сжатие по плоскости более 85 % и сохранением характеристик сдвига более 65 % при высоких температурах.
Коррозионная стойкость и стойкость к воздействию окружающей среды: устойчивость к воде, маслу, топливу и росту грибков, обеспечивающая долговечность в различных условиях эксплуатации.
Отличные диэлектрические свойства: низкая диэлектрическая проницаемость делает его пригодным для обтекателей и конструкций, прилегающих к антеннам.
Хорошая формуемость: может быть термоформован в изогнутые и контурные формы для сложных геометрий планеров.
Механические свойства сотового сердечника Nomex
| Размер ячейки сотового сердечника (мм)) |
Плотность (кг/м3) |
Прочность на простое сжатие (МПа) | Свойства простого сдвига (МПа) | ||||
| Чистый материал сердечника | Сэндвич-конструкция | Прочность | Модуль | ||||
| L | W | L | W | ||||
|
1,83 |
48 | 1,8 | 2,28 | 1,38 | 0,79 | 88 | 45 |
| 64 | 3,12 | 3,83 | 1,81 | 1,11 | 100 | 57 | |
|
2,75 |
32 | 0,92 | 1,0 | 0,79 | 0,46 | 66 | 32 |
| 48 | 2,1 | 2,33 | 1,48 | 0,86 | 121 | 54 | |
| 72 | 3,93 | 4,26 | 2,62 | 1,45 | 151 | 65 | |
Механические свойства сотового сердечника Nomex 2
| Тип сердечника | Плотность ( кг/м3) |
Стаб. сж. проч. (МПа) |
Свойства сдвига по L (МПа) | Свойства сдвига по W (МПа) | |||||||
| Прочность | Модуль | Прочность | Модуль | ||||||||
| Тип | Мин. инд. | Тип | Мин. инд. | Тип | Мин. инд. | Тип | Мин. инд. | Тип | Мин. инд. | ||
| 3,2-29 | 29 | 0,77 | 0,60 | 0,56 | 0,47 | 25,9 | 17,4 | 0,35 | 0,30 | 14,5 | 11,3 |
| 3,2-48 | 48 | 2,35 | 1,92 | 1,22 | 1,03 | 44,5 | 34,5 | 0,73 | 0,61 | 27,1 | 20,9 |
| 3,2-64 | 64 | 3,88 | 3,22 | 1,72 | 1,55 | 61,0 | 54,0 | 0,99 | 0,82 | 34,0 | 25,0 |
| 3,2-80(E) | 80 | 6,67 | 4,49 | 1,92 | 1,65 | 66,1 | 52,3 | 1,20 | 0,97 | 43,9 | 36,3 |
| 3,2-80 | 80 | 5,19 | 4,69 | 2,22 | 1,95 | 71,0 | 64,0 | 1,23 | 1,05 | 38,4 | 34,0 |
| 3,2-96(E) | 96 | 8,99 | 8,78 | 2,49 | 2,25 | 82,8 | 77,5 | 1,73 | 1,67 | 59,1 | 55,5 |
| 4,8-40 | 40 | 1,63 | 1,46 | 0,95 | 0,92 | 38,0 | 36,3 | 0,55 | 0,52 | 23,9 | 22,5 |
| 4,8-48 | 48 | 2,45 | 1,86 | 1,24 | 1,02 | 41,3 | 34,0 | 0,77 | 0,60 | 30,0 | 18,0 |
| 4,8-72 | 72 | 5,28 | 4,60 | 1,70 | 1,32 | 57,1 | 47,5 | 1,09 | 0,80 | 40,5 | 23,2 |
| 4,8EX-48 | 48 | 2,20 | 1,80 | 0,79 | 0,62 | 20,6 | 16,1 | 0,87 | 0,72 | 42,0 | 34,0 |
Применение:
Высокопрочный параарамидный сотовый сердечник для высокопроизводительных применений — это высокоэффективный неметаллический сердечник, который может заменить стекловолокно и сотовые сердечники Nomex®, обеспечивая значительное снижение веса без ущерба для производительности в большинстве применений. Параарамидный волокнистый сотовый сердечник используется в палубах лодок, камбузах самолетов, полах, перегородках, передних и задних кромках крыльев самолетов, обтекателях, закрылках, люках и дверях.
