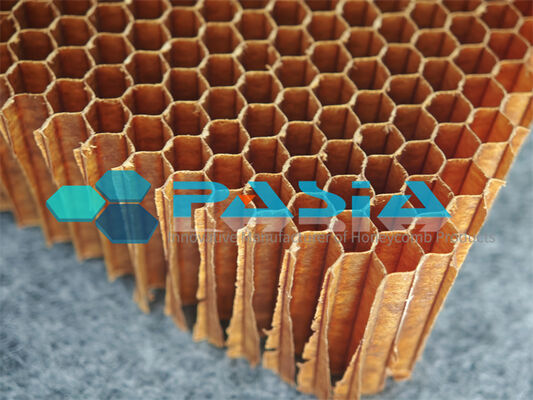

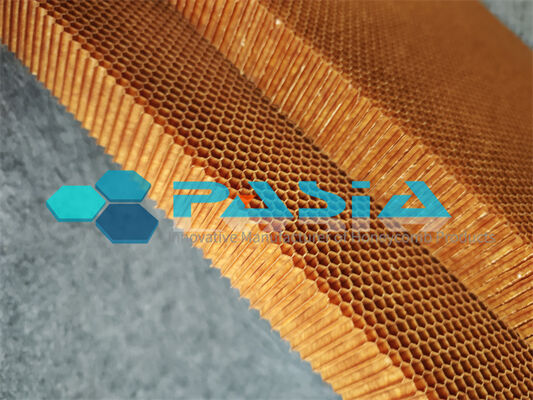

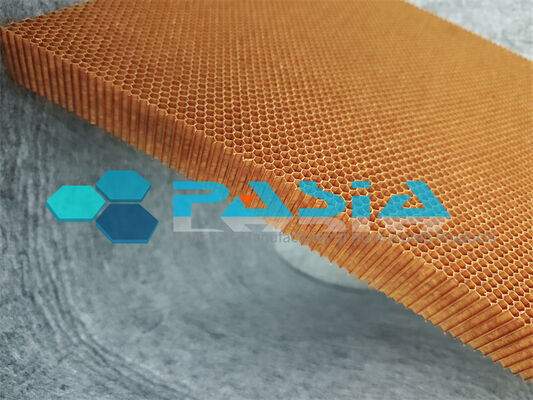

Flex Core Aramid Honeycomb для трехмерных деталей, требующих изоляции и непроводимости

Flex Core Aramid Honeycomb для трехмерных деталей, требующих изоляции и непроводимости

1Проблема, с которой сталкиваются плоские ядра

Традиционные жесткие сердечники из соломы предназначены для плоских или мягко изогнутых панелей, но когда ваш дизайн требует сложных кривых, плоских радиусов, двойных контурных оболочек или глубоких трехмерных геометрий,стандартный шестеренковый узел, складки или переломы во время формирования, что ставит под угрозу структурную целостность и повышает уровень лома.

Хуже того, если эта 3D-часть должна также изолировать от тепла или вибрации и оставаться электрически непроводимой для прозрачности RF или гальванической изоляции, варианты материалов резко сокращаются.

Наш Flex Core Aramid Honeycomb был разработан специально для решения этой трилеммы: формируемый в сложные 3D-формы, термо-акустическая изоляция,и по своей сути непроводящие, все без ущерба для легкой прочности, которую обеспечивают aramid волокна.

---

2Что такое флексное ядро арамидной соломы?

В отличие от стандартного шестиугольного соснового рога с жестко связанными узловыми линиями, Flex Core имеет контролируемый, расширенный узловой узловой узловой узловой шаблон, который позволяет клеточным стенкам артикулироваться и срезать внутри плоскости.Эта уникальная архитектура дает ядро исключительную дрейфуемость и соответствие, что позволяет ему следовать сложным трёхмерным контурам во время процессов горячего формирования или вакуумного упаковки, как ткань, но с прочностью на сжатие структурного ядра.

Он доступен в перерасширенных (OX) и низкоплотных вариантах, с системами фенольной или полиамидной смолы, адаптированными к температуре формирования и условиям обслуживания.

---

3. Функция #1 Высокая 3D формабельность для сложной геометрии

Стандартный пчелиный рог устойчив к сдвигу в плоскости; Flex Core охватывает его.

· Способность к формированию: достигает сложной кривизны с радиусом ≥ 3 мм (в зависимости от плотности и размера клетки) без разрыва клеточной стенки или телеграфирования поверхности.
· Гибкость обработки: совместима с прессами для горячего формования, отверждением автоклава и формованием на мачте.сокращение отходов от отделки до 40%.
· Размерная стабильность после формования: структура суставного узла блокируется в сформированную форму при повторной отвержке смолой, сохраняя контуры в пределах ± 0.5 мм с длиной струны более 1 метра ≈ критически важно для аэродинамических поверхностей и радомов, установленных на поверхности.

Реальное применение: одночастично сформированные капоты двигателей вертолетов, сложные изогнутые монококовые вставки для гоночных автомобилей,и двойной кривизны самолетов передовые секции ≈ все ранее невозможно с стандартным пчелиным соком.

---

4. Особенность No 2 Тепло- и звукоизоляционная производительность

В корпусах с 3D-образными корпусами ‒ в двигателе, в салоне или на дизельном двигателе ‒ управление теплом и шумом так же важно, как и структурная поддержка.

Теплоизоляция

· Архитектура с закрытыми ячейками (или частично открытыми ячейками) улавливает застойный воздух, достигая теплопроводности до 0,035 W/m·K при 25°C, сравнимой с изоляцией из пенообразных материалов.
· Матрица арамида/фенола сохраняет свои изоляционные свойства до 180°C непрерывно (пик до 220°C), предотвращая проникновение тепла от горячей стороны кожи к холодной стороне структурных элементов.
· Уменьшает или исключает необходимость в отдельных теплозащитных одеялах, сокращая вес и сложность установки.

Акустическое / вибрационное заглушение

· Гибкие стены клеток рассеивают вибрационную энергию через микромасштабное трение в узловых соединениях, обеспечивая коэффициент потери (tan δ) 0,02 ‰ 0.05 в диапазоне 500-2000 Гц значительно выше, чем у жестких ядер.
· Идеально подходит для уменьшения шума в кабине самолетов, вагонов и морских судов, где стандартными являются изогнутые переборки и сформированные потолочные панели.

---

5Особенность # 3 Неотъемлемая непроводимость (электрическая и гальваническая)

Для трехмерных деталей, которые содержат антенны, радиолокационные системы или чувствительную электронику, или которые связываются с кожурой из углеродного волокна, непроводимость - это не роскошь, это требование безопасности и производительности.

Диэлектрическая прозрачность

· Диэлектрическая постоянная (εr): 1.2 1.5 (в зависимости от плотности и частоты, 1 18 ГГц).
· Тангенс потери (tan δ): < 0.01, обеспечивая минимальное ослабление сигнала.
· Это делает Flex Core предпочтительным ядром для 3D-радомов, антеннных корпусов и спутниковых рефлекторных антенн, где целостность сигнала должна быть сохранена через изогнутую диафрагму.

Электрическая изоляция

· Объемное сопротивление: > 1015 Ω·cm·a истинный электрический изолятор.
· Выдерживает диэлектрический разрыв до > 20 кВ/мм, защищая электронику от дуги или короткого замыкания на большой высоте или в условиях высокой влажности.

Гальваническая изоляция

· В отличие от алюминия, Flex Core является 100% неметаллическим.отсутствие коррозионных интерфейсовЭто особенно важно для 3D-образных корпусов морских двигателей, корпусов морских платформ и крышек автомобильных аккумуляторов.

Механические свойства ядра соломы номекса

Механические свойства соломенного ядра 2

Применение:

Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applicationsПрименение параарамидного волокна для пчелиных рогов включает в себя палубы лодок, пекарни самолетов, полы, перегородки, передние и задние края самолетов, радомы, клапаны, панели доступа и двери.
