Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Параарамидная бумага | Фольга: | 0,05, 0,06 или 0,076 мм |
|---|---|---|---|
| Размер ячейки: | 2, 3, 5, 8 мм | Твердость: | H18 |
| Высота: | Индивидуальные | Название продукта: | Сотовый сердечник из параарамида |

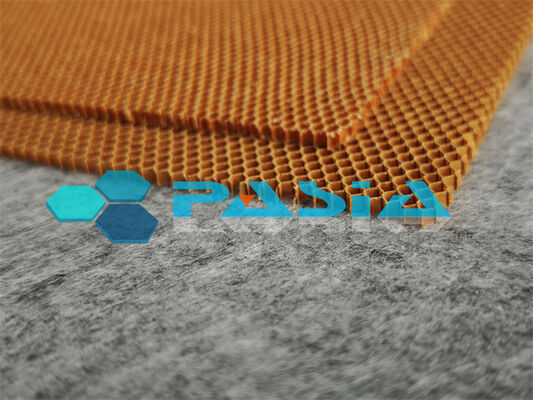

Легкий арамидный сотовый сердечник с теплозащитой для выхлопных кожухов
Легкий арамидный сотовый сердечник с теплозащитой — это высокоэффективный неметаллический сэндвич-материал, разработанный специально для выхлопных кожухов и применений тепловой защиты в аэрокосмической, оборонной, автомобильной и промышленной отраслях.
Изготовленный из арамидной бумажной основы (мета-арамид или пара-арамид, эквивалент Nomex® или Kevlar®) и покрытый термостойкой фенольной смолой, этот сотовый сердечник обеспечивает исключительное сочетание теплоизоляции, конструкционной прочности и пожарной безопасности — и все это при значительно меньшем весе по сравнению с металлическими аналогами.
Шестиугольная ячеистая структура — наиболее эффективная геометрия в природе — равномерно распределяет тепловые и механические нагрузки, максимально используя материал. Будь то защита выхлопных трактов турбин, кожухов моторного отсека или высокотемпературных промышленных трубопроводов, этот сердечниковый материал обеспечивает тепловой барьер, необходимый вашему применению, без увеличения веса по сравнению с традиционными решениями.
---
2. Преимущества сердечника
2.1 Превосходная теплозащита и теплоизоляция
Параметр Значение
Теплопроводность 0,03–0,05 Вт/м·К (по сравнению с алюминием 100–200 Вт/м·К)
Температура непрерывной эксплуатации от -55°C до +180°C (до +200°C с усовершенствованными системами смол)
Пиковое кратковременное воздействие +260°C до +300°C
Термостойкость по сравнению со стекловолокном на 20% легче аналогов из стекловолокна
Захваченный воздух внутри ячеек сотовой структуры создает эффективный изоляционный барьер. При теплопроводности примерно в 3000–6000 раз ниже, чем у алюминия, этот сердечник значительно снижает передачу тепла от горячих выхлопных компонентов к соседним конструкциям, защищая чувствительное оборудование, снижая нагрев салона и повышая общую эффективность системы.
2.2 Сверхлегкая конструкция
Диапазон плотности 29 – 144 кг/м³ (1,8 – 9,0 фунт/фут³)
Вес по сравнению с твердыми материалами до 60% легче эквивалентных металлических конструкций
Вес по сравнению со стекловолокном на 20% легче
Каждый килограмм, сэкономленный при проектировании выхлопных кожухов, напрямую приводит к увеличению полезной нагрузки, увеличению дальности полета и снижению расхода топлива. При плотности всего 29 кг/м³ этот сердечник позволяет инженерам достичь тепловой защиты без ущерба для целевых показателей веса.
2.3 Самозатухающая пожарная безопасность
Характеристика Производительность
Время самозатухания < 1 секунды (только бумага NOMEX®)
Соответствие требованиям пожарной безопасности FAR 25.853 Приложение F Части I и V
Выделение дыма Низкое выделение дыма и низкая токсичность
Проникновение пламени Устойчивость в соответствии с FAR Часть 25 Приложение F
В отличие от алюминиевых сот, которые плавятся и проводят тепло, наш арамидный сердечник самозатухающий и не поддерживает горение. Фенольная смоляная матрица при нагреве инициирует реакцию карбонизации, создавая физический барьер, который перекрывает подачу кислорода и гасит пламя. Это свойство активного подавления пожара обеспечивает критическую защиту в моторных отсеках и выхлопных зонах, где топливные линии, гидравлические жидкости и высокие температуры создают повышенный риск возгорания.
2.4 Дополнительные преимущества в производительности
· Коррозионная стойкость – По своей природе неметаллический; не подвержен гальванической коррозии, влаге и химическому воздействию
· Диэлектрические свойства – Отличный электроизолятор; отсутствие электромагнитных помех
· Ударопрочность – Высокая прочность с хорошей усталостной прочностью и ударопрочностью
· Демпфирование вибрации – Эффективная акустическая и вибрационная изоляция
· Формуемость – Хорошая формуемость для криволинейного формования
Механические свойства сотового сердечника Nomex
| Размер ячейки соты (мм)) |
Плотность (кг/ м3) |
Прочность на сжатие (МПа) | Свойства при сдвиге (МПа) | ||||
| Чистый материал сердечника | Сэндвич-конструкция | Прочность | Модуль | ||||
| L | W | L | W | ||||
|
1,83 |
48 | 1,8 | 2,28 | 1,38 | 0,79 | 88 | 45 |
| 64 | 3,12 | 3,83 | 1,81 | 1,11 | 100 | 57 | |
|
2,75 |
32 | 0,92 | 1,0 | 0,79 | 0,46 | 66 | 32 |
| 48 | 2,1 | 2,33 | 1,48 | 0,86 | 121 | 54 | |
| 72 | 3,93 | 4,26 | 2,62 | 1,45 | 151 | 65 | |
Механические свойства сотового сердечника Nomex 2
| Тип сердечника | Плотность ( кг/м3) |
Стаб. прочность на сжатие (МПа) |
Свойства при сдвиге L (МПа) | Свойства при сдвиге W (МПа) | |||||||
| Прочность | Модуль | Прочность | Модуль | ||||||||
| Тип | Мин. инд. | Тип | Мин. инд. | Тип | Мин. инд. | Тип | Мин. инд. | Тип | Мин. инд. | ||
| 3,2-29 | 29 | 0,77 | 0,60 | 0,56 | 0,47 | 25,9 | 17,4 | 0,35 | 0,30 | 14,5 | 11,3 |
| 3,2-48 | 48 | 2,35 | 1,92 | 1,22 | 1,03 | 44,5 | 34,5 | 0,73 | 0,61 | 27,1 | 20,9 |
| 3,2-64 | 64 | 3,88 | 3,22 | 1,72 | 1,55 | 61,0 | 54,0 | 0,99 | 0,82 | 34,0 | 25,0 |
| 3,2-80(E) | 80 | 6,67 | 4,49 | 1,92 | 1,65 | 66,1 | 52,3 | 1,20 | 0,97 | 43,9 | 36,3 |
| 3,2-80 | 80 | 5,19 | 4,69 | 2,22 | 1,95 | 71,0 | 64,0 | 1,23 | 1,05 | 38,4 | 34,0 |
| 3,2-96(E) | 96 | 8,99 | 8,78 | 2,49 | 2,25 | 82,8 | 77,5 | 1,73 | 1,67 | 59,1 | 55,5 |
| 4,8-40 | 40 | 1,63 | 1,46 | 0,95 | 0,92 | 38,0 | 36,3 | 0,55 | 0,52 | 23,9 | 22,5 |
| 4,8-48 | 48 | 2,45 | 1,86 | 1,24 | 1,02 | 41,3 | 34,0 | 0,77 | 0,60 | 30,0 | 18,0 |
| 4,8-72 | 72 | 5,28 | 4,60 | 1,70 | 1,32 | 57,1 | 47,5 | 1,09 | 0,80 | 40,5 | 23,2 |
| 4,8EX-48 | 48 | 2,20 | 1,80 | 0,79 | 0,62 | 20,6 | 16,1 | 0,87 | 0,72 | 42,0 | 34,0 |
Применение:
Высокопрочный пара-арамидный сотовый сердечник для высокопроизводительных применений — это высокоэффективный неметаллический сердечник, который может заменить материалы из стекловолокна и сотового сердечника Nomex®, обеспечивая значительное снижение веса без потери производительности в большинстве применений. Применение пара-арамидного сотового сердечника включает палубы лодок, камбузы самолетов, полы, перегородки, передние и задние кромки самолетов, обтекатели антенн, закрылки, люки и двери.
