Подробная информация о продукте:
Оплата и доставка Условия:
|
| Процесс: | Сварной | Материал: | Нержавеющая сталь |
|---|---|---|---|
| Промышленность: | Турбина | Использование: | Тюлень |
| Метод: | точечная сварка | Оценка: | SS304，SS316L |
| Преимущество: | Очень низкая перекрестная связь | Приложение: | Деталь двигателя самолета |

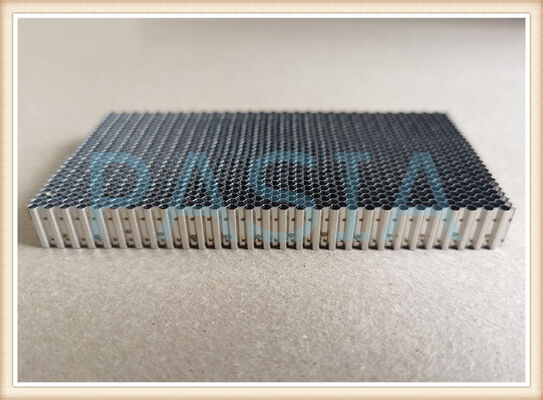

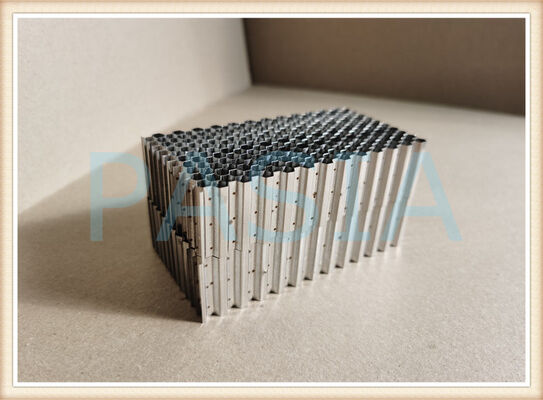

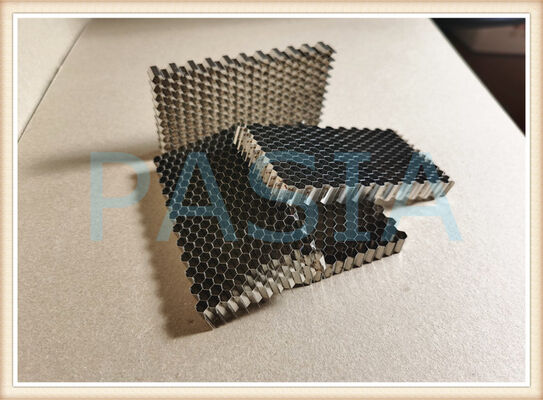

Кольцо уплотнительное сотовой конструкции с настраиваемым размером ячейки 0,8-3 мм для авиационных двигателей
Кольцо уплотнительное сотовой конструкции с настраиваемым размером ячейки 0,8–3 мм для авиационных двигателей — это высокотемпературный истираемый уплотнительный компонент, предназначенный для применения в компрессорах, турбинах, камерах сгорания и лабиринтных уплотнениях. Оно изготавливается с прецизионным шестиугольным сотовым сердечником, припаянным или приваренным к металлическому опорному кольцу.
Размер ячейки сотовой конструкции может быть настроен в диапазоне от 0,8 мм до 3,0 мм для оптимизации контроля утечек, устойчивости к трению, термической стабильности и срока службы. Этот продукт подходит для систем уплотнения авиационных двигателей как для производителей оригинального оборудования (OEM), так и для модернизации.
---
2. Ключевые особенности
· Настраиваемый размер ячейки: 0,8 мм – 3,0 мм
· Шестиугольная сотовая структура
· Доступны высокотемпературные суперсплавы на основе никеля
· Отличная стойкость к окислению и коррозии
· Истираемая и устойчивая к трению конструкция
· Жесткие допуски по размерам
· Легкий вес при высокой структурной жесткости
· Конструкция с вакуумной пайкой / лазерной сваркой
· Варианты цельного кольца, разрезного кольца или сегментированного кольца
· По запросу доступны специальные покрытия
· Подходит для технического обслуживания, ремонта и эксплуатации (MRO) авиационных двигателей и производства OEM
---
3. Типичные области применения
· Уплотнения компрессоров авиационных двигателей
· Уплотнения концов лопаток турбин и межступенчатые уплотнения
· Уплотнения выходного тракта камеры сгорания
· Системы лабиринтных уплотнений
· Вспомогательные силовые установки (ВСУ)
· Промышленные газовые турбины
· Модернизация и повышение производительности
· Контроль зазора ротор/статор при высоких температурах
Разработано для точности – Технические характеристики
Наша линейка сотовых уплотнений поддерживает следующие гибкие спецификации:
| Параметр | Диапазон спецификаций |
| Варианты материалов | Нержавеющая сталь, Haynes 214, Hastelloy X, высокотемпературный сплав, углеродистая сталь |
| Размер ячейки сотовой конструкции | 0,8 мм – 5,6 мм (0,8 мм, 1,6 мм, 2,0 мм, 3,2 мм, 4,2 мм, 5,6 мм и т. д.) |
| Толщина стенки ячейки | 0,08 мм, 0,1 мм, 0,13 мм, 0,15 мм, 0,2 мм (настраивается) |
| Формы изделий | Кольца, сегменты, полосы, прямоугольные листы и т. д. |
| Производственные процессы | Автоматическая лазерная сварка, вакуумная пайка и т. д. |
Применение:
· Аэрокосмические и авиационные уплотнения: Идеально подходит для компрессоров и турбинных кожухов реактивных авиационных двигателей.
· Газовые турбины для выработки электроэнергии: Используются на парогазовых установках для минимизации паразитных утечек пара, что снижает среднее потребление тепла
примерно на 5 граммов на киловатт-час стандартного угля.
· Промышленные паровые турбины: Повышают стабильность ротора и осушение на концах лопаток, защищая компоненты от эрозии влагой.
· Трубы для аэродинамических труб и выпрямители потока компрессоров: Обеспечивают ламинарный поток воздуха и снижают аэродинамические потери в высокоскоростных испытательных установках.
· Экранирование от электромагнитных помех (EMI/RFI): Металлическая сотовая структура также действует как вентиляционное отверстие для экранирования от электромагнитных помех (EMI) в чувствительных электронных корпусах.
Преимущества
| 1 | Очень низкое перекрестное влияние |
| 2 | Более высокое прямое демпфирование по сравнению с лабиринтными уплотнениями |
| 3 | Более терпимы к трению ротор-статор, чем лабиринтные уплотнения |
| 4 | Разнообразие доступных материалов для широкого спектра применений |
| 5 | Способны выдерживать более высокие температуры, чем обычные лабиринтные уплотнения |
