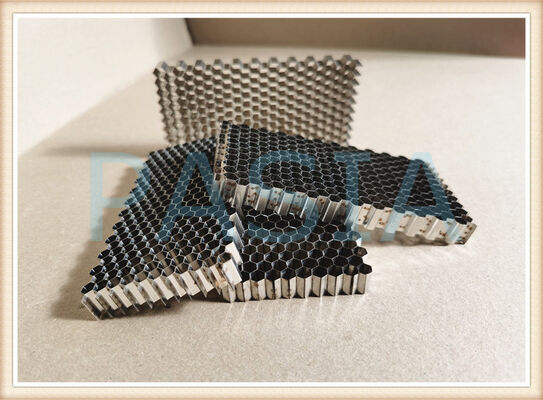

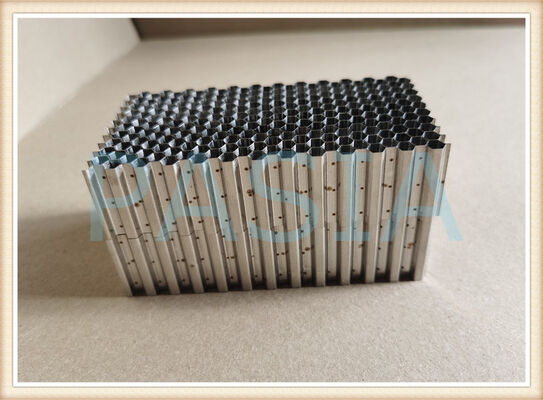

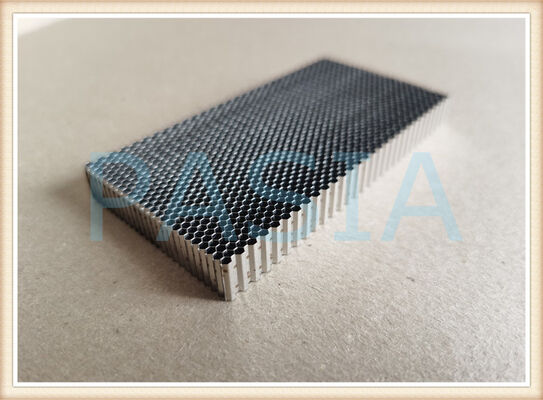

Толщина пластины 0,1 мм. Длина стороны ячейки 0,8 мм. Паяные в вакууме сотовые ячейки. Уплотнение наконечника паровой турбины.

Уплотнение наконечника паровой турбины, выполненное вакуумной пайкой, представляет собой прецизионный истираемый уплотнительный компонент, разработанный специально для контроля зазора наконечника лопатки паровой турбины. Это уплотнение с ультратонкой шестиугольной ячеистой структурой толщиной 0,8 мм, сформированной из пластины из суперсплава толщиной 0,1 мм, изготовлено с использованием передовой технологии вакуумной пайки, что обеспечивает исключительное снижение утечек, стабильность ротора и долговечность эксплуатации в условиях высокой температуры и высокого давления пара.

Благодаря своей микроячеистой геометрии и прочной металлической конструкции эта система уплотнений представляет собой превосходную альтернативу традиционным лабиринтным уплотнениям, обеспечивая более жесткий контроль зазора и динамическую адаптируемость во время работы турбины.

Характеристики материала

Полоса толщиной 0,1 мм обеспечивает точное формирование ячеек, сохраняя при этом структурную целостность, а сверхмалая геометрия ячеек толщиной 0,8 мм увеличивает площадь уплотняющей поверхности и улучшает демпфирующие характеристики.

Технология процесса – вакуумная пайка

Этот уплотнительный компонент изготовлен с использованием технологии вакуумной пайки — высокоточного процесса соединения, выполняемого в контролируемой вакуумной печи. К ключевым преимуществам относятся:

Преимущества процесса

Бескислородная среда Предотвращает окисление и загрязнение во время цикла пайки, обеспечивая безупречное металлургическое соединение.

Равномерное распределение тепла гарантирует стабильное качество пайки по всей сотовой структуре.

Прецизионный контроль температуры Обеспечивает оптимальную текучесть и смачивание присадочного металла без перегрева основного материала.

Высокая прочность соединений. Создает прочные, герметичные соединения между сотовым заполнителем и опорным кольцом/опорной конструкцией.

Минимальная термическая деформация. Сохраняет точность размеров микроячеек диаметром 0,8 мм во время цикла пайки.

Конструкция с вакуумной пайкой гарантирует, что уплотнение сотового наконечника сохранит структурную целостность в условиях экстремальных температурных циклов и механической вибрации.

Конструктивные особенности и преимущества

1. Геометрия микроячеек (сторона ячейки 0,8 мм)

Исключительно малый размер ячеек (0,8 мм) создает плотную, мелкоструктурированную герметизирующую матрицу, которая:

· Значительно снижает утечку пара через зазор между кончиками лопаток.

· Увеличивает площадь поверхности для лучшего гашения аэродинамических вибраций.

· Обеспечивает более тонкую истираемость для оптимального рабочего зазора

2. Ультратонкая конструкция стенок (пластина 0,1 мм).

Толщина пластины 0,1 мм позволяет:

· Легкая конструкция с минимальной центробежной нагрузкой на ротор турбины

· Быстрая термическая реакция, соответствующая материалу лезвия

· Повышенная истираемость – тонкие стенки предсказуемо изнашиваются при первом трении, создавая оптимальный профиль уплотнения.

3. Демпфирование и подавление вибрации

Сотовая структура ячеек по своей сути обеспечивает:

· Превосходное механическое демпфирование, снижающее амплитуду вибрации полотна.

· Подавление вибраций, возбуждаемых потоком пара (частая причина многоцикловой усталости)

· Улучшенная стабильность ротора во всем рабочем диапазоне.

4. Истираемый уплотнительный интерфейс

Во время запуска турбины и в переходных режимах кончик лопатки слегка контактирует (трется) с сотовой уплотняющей поверхностью. Конструкция ячейки 0,8 мм обеспечивает:

· Контролируемый и прогнозируемый износ материала уплотнения

· Минимальное повреждение кончика лезвия

· Самогенерируемый оптимальный путь зазора

· Снижение утечек без необходимости ручной настройки зазора

Преимущества производительности

Улучшение показателей производительности/результат

Сокращение утечек. Утечка через наконечник на 30–50 % меньше по сравнению с обычными лабиринтными уплотнениями.

Повышение эффективности турбины Повышение эффективности ступени на 1–3% (снижение теплоотдачи)

Устойчивость ротора. Подавление субсинхронных вибраций и неустойчивости парового вихря.

Сохранение зазора Поддерживает малый зазор (всего 0,3–0,5 мм в радиальном направлении) в течение длительного периода эксплуатации.

Устойчивость к термоциклированию Поддерживает структурную целостность на протяжении тысяч циклов пуска/останова.

Срок службы Увеличенный срок службы компонентов благодаря оптимизированной износостойкости и защите от коррозии.

Создано для точности – Технические характеристики

Наша линейка сотовых уплотнений поддерживает следующие гибкие спецификации:
