GH3536 Сегмент пломбы из соломинки для применения в компрессорных статорах

Сегмент сотовой уплотнительной конструкции GH3536 для статора компрессора

Сегмент сотовой уплотнительной конструкции GH3536 — это прецизионно разработанный компонент газового тракта, специально предназначенный для статоров компрессоров в авиационных двигателях и газовых турбинах. Изготовленный из фольги из никелевого суперсплава GH3536 — китайского аналога Hastelloy X (UNS N06002) — этот сегмент сотовой уплотнительной конструкции вакуумно паяется к опорному кольцу или заднему сегменту, образуя полную уплотнительную сборку, которая эффективно снижает межступенчатые утечки, повышает эффективность двигателя и снижает расход топлива.

GH3536 (ранее обозначавшийся как GH536) — это никель-хромо-железо-молибденовый суперсплав с упрочнением твердым раствором, обладающий превосходной стойкостью к окислению, коррозии, а также хорошей формуемостью и свариваемостью. Это один из наиболее широко используемых суперсплавов в производстве авиационных двигателей, проверенный в эксплуатации более полувека.

2. Преимущества материала — суперсплав GH3536

2.1 Состав и механизм упрочнения

GH3536 — это деформируемый суперсплав с упрочнением твердым раствором на основе Ni-Cr-Fe, с хромом и молибденом в качестве основных упрочняющих элементов. Сплав содержит относительно высокое содержание железа (17,0–20,0%), что эффективно снижает стоимость сырья при сохранении превосходных высокотемпературных характеристик.

Содержание элементов (вес.%) Функция
Никель (Ni) Основа (≈47,5–53%) Матричный элемент, обеспечивает стабильную аустенитную структуру
Хром (Cr) 20,5–23,0% Основной элемент для высокотемпературной стойкости к окислению и коррозии
Молибден (Mo) 8,0–10,0% Ключевой элемент упрочнения твердым раствором
Железо (Fe) 17,0–20,0% Снижение стоимости, технологическая совместимость
Кобальт (Co) 0,5–2,5% Вспомогательное упрочнение, повышает сопротивление ползучести
Вольфрам (W) 0,2–1,0% Вспомогательное упрочнение

2.2 Ключевые свойства материала

· Рабочая температура: длительная эксплуатация ниже 900°C; кратковременное воздействие до 1080°C
· Стойкость к окислению и коррозии: исключительная стойкость к окислению и агрессивным средам (включая серосодержащие газы и галогениды)
· Формуемость и свариваемость: отличная холодная и горячая обрабатываемость и сварочные характеристики
· Сопротивление ползучести и разрушению: умеренное сопротивление ползучести и разрушению ниже 900°C
· Микроструктура: аустенитная матрица с мелкими, равномерно распределенными карбидами TiN и M₆C
· Плотность: 8,28–8,3 г/см³
· Диапазон плавления: 1295–1381°C

3. Конструкция и особенности изделия

3.1 Сотовая структура

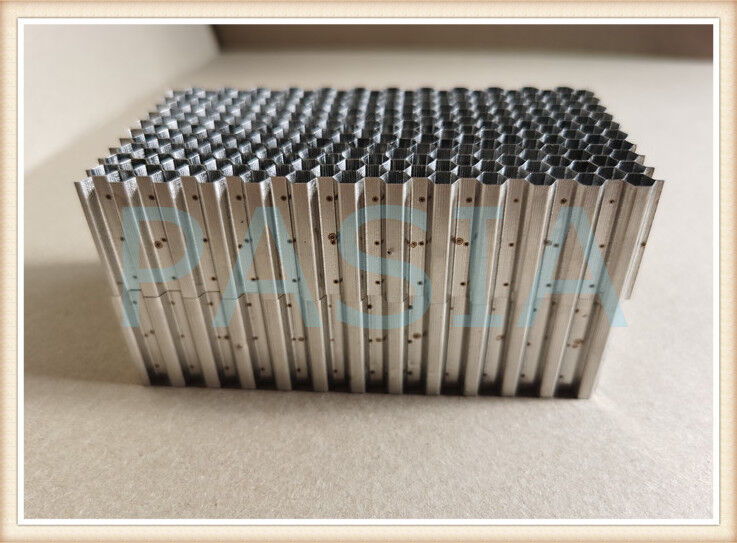

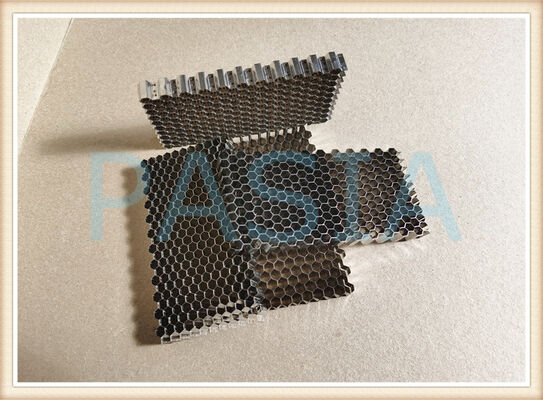

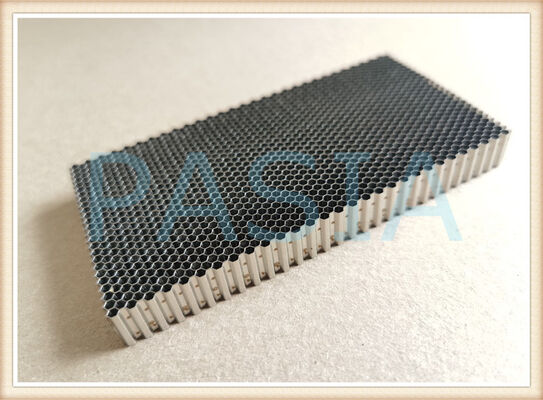

Сегмент уплотнения имеет регулярную шестиугольную сотовую структуру, прецизионно сформированную из фольги суперсплава GH3536. Типичные характеристики включают:

Параметр Спецификация
Диаметр ячейки (вписанной окружности) 0,8 мм (настраивается до 3,0 мм)
Толщина стенки фольги 0,05 мм (или 0,1 мм)
Геометрия ячейки Регулярный шестиугольник
Материал заднего сегмента Нержавеющая сталь или суперсплав (GH4169, GH907, GH600 и др.)

3.2 Процесс пайки

Сотовый сердечник соединяется с опорным кольцом или задним сегментом посредством прецизионной вакуумной пайки с использованием никелевых припоев, таких как BNi-2.

Ключевые достижения процесса:

· Коэффициент склеивания: ≥ 99,5%
· Качество интерфейса: мелкое зерно, однородная микроструктура, отсутствие коррозии паяного шва
· Механическая прочность: прочность на растяжение в плоскости достигает 50 МПа; отличная прочность и ударная вязкость
· Прочность соединения (800°C): Прочность на растяжение ≥ 315 МПа, прочность на сдвиг ≥ 140 МПа

3.3 Принцип уплотнения

Во время работы компрессора кончики вращающихся лопаток под действием центробежной силы мягко врезаются в сотовую структуру, образуя оптимальный радиальный зазор. Эта конструкция «активного износа» позволяет сотовому сердечнику функционировать как жертвенный изнашиваемый слой, защищая лопатки и минимизируя утечки в газовом тракте. Сотовые уплотнения могут снизить утечки на 50–70% по сравнению с традиционными лабиринтными уплотнениями.

4. Технические характеристики

4.1 Материальная система

Материал компонента Характеристики
Сотовый сердечник GH3536 (Hastelloy X) Стойкость к окислению, формуемость, работоспособность при 900°C
Опорное кольцо / задняя часть GH4169, GH907, GH600 или нержавеющая сталь Соответствует условиям эксплуатации
Припой BNi-2, BNi-4, BNi-5 на никелевой основе, совместим с вакуумной пайкой

4.2 Показатели производительности

Параметр Значение
Максимальная рабочая температура 900°C (длительная); 1080°C (кратковременная)
Снижение утечек 50–70% по сравнению с традиционными лабиринтными уплотнениями
Коэффициент склеивания сот ≥ 99,5%
Прочность на растяжение в плоскости ≥ 50 МПа
Срок службы Совместим с интервалами капитального ремонта двигателя

5. Применение в статоре компрессора

5.1 Типичная установка

Сегмент сотовой уплотнительной конструкции GH3536 устанавливается в узлах статора компрессора, где он образует критический уплотнительный интерфейс между неподвижными лопатками и кончиками вращающихся лопаток. Он особенно подходит для:

· Узлы статорных лопаток компрессора высокого давления (КПД)
· Зоны уплотнения на выходе компрессора
· Межступенчатое уплотнение между ротором и статором компрессора

5.2 Почему GH3536 для статоров компрессоров

· Термическая совместимость: секция компрессора испытывает значительные градиенты температуры — GH3536 сохраняет структурную целостность во всем рабочем диапазоне
· Стойкость к окислению: защита от окисления высокоскоростным, высокотемпературным потоком воздуха
· Износостойкость: тонкостенная сотовая структура толщиной 0,05 мм обеспечивает оптимальный контроль зазора кончиков лопаток
· Доказанная надежность: GH3536 — это зрелый сплав с обширной историей эксплуатации в горячих компонентах авиационных двигателей

Разработано для точности — технические характеристики

Наша линейка продуктов сотовых уплотнений поддерживает следующие гибкие спецификации:
